NTN、「サーボモータ用低発塵軸受」を開発

NTN株式会社(以下、NTN)は、新開発のグリースとシールを適用することで、軸受からの発塵と回転トルクを大幅に低減した「サーボモータ用低発塵軸受」を開発しました。

サーボモータは、回転検出器やブレーキ(以下、制御機器)を備え、高精度な回転制御が行えるため、近年は産業用ロボットや工作機械を中心に需要が増加しています。このうち、産業用ロボットに使用されるサーボモータは、関節部の駆動用途が多く、関節部の軸速度や加減速度を高めるために小型化、高出力化が求められています。サーボモータを小型化するため、制御機器は軸受の近傍に配置されますが、軸受の油分が飛沫となって発塵すると、制御機器に付着し、検出精度や制動性が低下する原因となります。これを防ぐために、サーボモータ本体に密封装置(シール)が用いられていますが、その分、サーボモータが大きくなり、小型化できないという課題がありました。そこで、密封装置無しでも付着を抑制するよう、低発塵の軸受が求められています。また、サーボモータの高出力化を図るため、低トルク化への要求も年々高まっています。

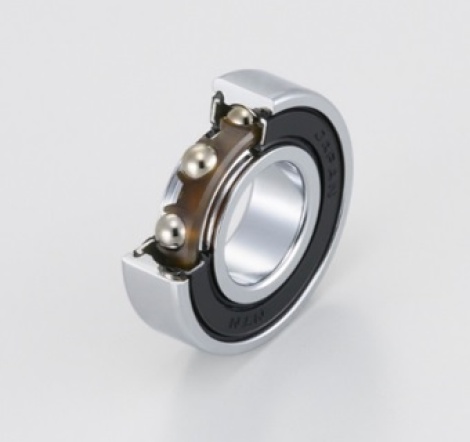

今回開発した「サーボモータ用低発塵軸受」は、サーボモータで広く使用されている密封形深溝玉軸受に、発塵を抑制するための成分や配合を用いた新開発の低発塵グリースを封入しています。また、形状の改良により、内輪との摺動部の接触力を均一にすることで、密封性を高めるとともに、低トルク化を実現した新設計の接触形シールを採用しています。これにより、当社従来品に比べ、軸受からの発塵量を約90%低減するとともに、回転トルクを約50%低減しました。現在市場で販売されている同用途の他社品を上回る低発塵、低トルクを示します。本開発品をサーボモータに用いることで、密封装置が不要となり、サーボモータを小型化できるほか、軸受の回転トルクを低減することで高出力化も可能とします。

NTNは、本開発品をモータメーカやロボットメーカをはじめとするFA分野のお客さまへご提案を進めることで、サーボモータのさらなる性能向上と、それによるロボットの生産性向上に貢献してまいります。なお、本開発品は11月16日～27日に開催される「JIMTOF2020 Online」（*）に出展いたします。

*JIMTOF2020 Online: http://www.jimtof.org/online/jp/index.html
